工業窯爐隧道風機

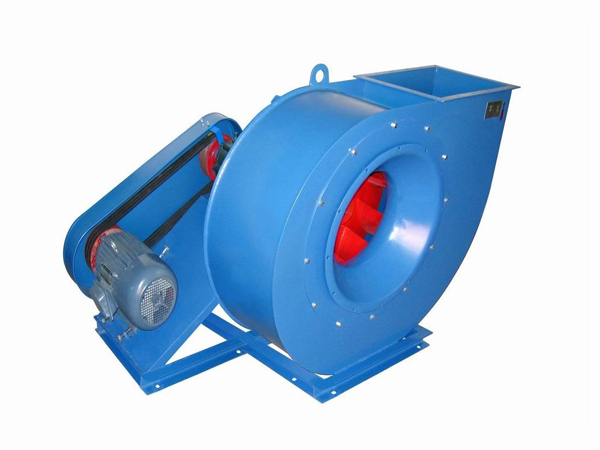

Gy4-68工業窯爐隧道風機

GY4-68型鍋爐離心風機介紹
 GY4-68型鍋爐離心風機適用于火力發電廠中230t /h以下蒸氣鍋爐的通、引風配套使用。在無其它特殊要求時,G4-68型亦可用于礦井通風及一般通風。兩型風機均有高效率、低噪音、高強度的優點。通風機輸送的介質為空氣,最高溫度不超過80℃。引風機輸送的介質為煙氣,最高溫度不得超過250℃。在引風機前,必須加裝除塵效率不低于85%的除塵裝置,降低進入風機的煙氣含塵量,以利提高風機使用的壽命。
通風機與引風機均為單吸入進氣,有№8、9、10、11、11.2、12.5、14、16共七個機號。每種風機均可制成右旋和左旋轉兩種型式。從電機一端正視風機,葉輪按順時針方向旋轉的,稱為右旋風機,以“右”表示;葉輪按逆時針旋轉的稱為左旋風機,以“左”表示。風機的出口位置以機殼的出風口角度表示,“右”“左”風機均可制成0°、45°、90°、135°、180°、225°共六種角度。風機的傳動方式均為D式,電機與風機聯接采用彈性聯軸器直聯傳動。
這兩種風機主要由葉輪、機殼、進風口、調節門及傳動組組成。

  葉輪:由12個后傾翼形葉片焊接于弧錐形的輪蓋與平板的輪盤中間。引風機葉輪在葉片頭部采用了實心體,并在易磨損部增加耐磨材料堆焊,提高了葉片的使用壽命。葉輪均經過靜、動平衡試驗,保證運轉平穩。

  機殼:機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼做成兩種不同形式:№8~12.5的機殼作成整體結構。№14、16機殼的四分之一可拆掉。對于引風機,在蝸形板上方開有除灰門,同時適當加厚,以防煙灰磨損,延長使用壽命。

  進風口:為收斂式流線形的整體結構,用螺栓固定在機殼入口側。

  調節門:用來調節風機流量大小的裝置。№8~12.5由13片花辨式葉片組成,均軸向安裝在進風口前面,由于采用了外部傳動的結構,轉動靈活方便。調節范圍由90°(全閉)到0°(全開)。調節門的扳把位置,從進風口方向看,在右側。對于右旋風機,扳把由下往上推是由全閉到全開方向。對于左旋風機,扳把由上往下拉是由全閉到全開方向。為使調節門各部位正常工作,必須很好的潤滑。對通風機的調節門,采用鈣鈉基潤滑脂潤滑。對引風機,因氣體溫度較高,潤滑脂采用硫化鉬高溫(260℃)潤滑脂,高溫運轉時能保證潤滑作用。

  傳動組:傳動方式均為D式。由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。采用滾動軸承水冷整體軸承箱。因此,需加裝輸水管、耗水量因環境溫度的不同而異,一般按0.5~1 m3/ h考慮.軸承箱上裝有溫度計和油位指示器?;筒捎?0號機械油,入油量按油位標志要求。

G468型鍋爐離心通風機性能參數表


產品型號 轉速r/min 序號 全壓 Pa 流量 m³/h 電機
          型號 功率 kW
G4-68 № 8 D 1450 1 2178~1481 16985~30134 Y180M-4 18.5
G4-68 № 9 D 1450 1 2757~1874 24183~42906 Y200L-4 30
960 1 1207~824 16011~28407 Y160L-6 11
G4-68 № 10 D 1450 1 3404~2315 33173~58856 Y250M-4 55
960 1 1491~1010 21963~38966 Y180L-6 15
730 1 863~589 16701~29631 Y160L-8 7.5
G4-68 №11.2 D 1450 1 4277~2904 46606~82688 Y280M-4 90
960 1 1874~1275 30856~54745 Y225M-6 30
730 1 1079~736 23464~41629 Y180L-8 11
G4-68 №12.5 D 1450 1 5327~3620 64791~114952 Y315L1-4 160
960 1 2335~1589 42896~76106 Y280S-6 45
730 1 1354~912 32619~57872 Y225M-8 22
G4-68 № 14 D 1450 1 6681~6327 91027~114518 Y355M2-4 250
2 6023~4532 126263~161499 Y355L2-4 315
960 1 2923~2776 60266~75819 Y315S-6 75
2 2639~1991 83595~106924 Y315M1-6 90
730 1 1697~1148 45827~81307 Y280S-8 37
G4-68 № 16 D 960 1 3826~2600 89960~159606 Y355M1-6 160
730 1 2207~1501 68407~121367 Y315M1-8 75
580 1 1393~952 54351~96429 Y315S-10 45


Y468型鍋爐離心引風機性能參數表

產品型號 轉速r /min 序號 全壓 Pa 流量 m³/h 電機
          型號 功率 kW
Y4-68 № 8 D 1450 1 1540~1059 15889~29038 Y160L-4 15
Y4-68 № 9 D 1450 1 1952~1844 22623~28864 Y180L-4 22
2 1756~1344 31984~41345 Y200L-4 30
960 1 853~589 14978~27374 Y160M-6 7.5
Y4-68 № 10 D 1450 1 2413~1658 31033~56715 Y225M-4 45
960 1 1059~726 20546~37549 Y180L-6 15
730 1 608~422 15623~28553 Y160M2-8 5.5
Y4-68 №11.2 D 1450 1 3021~2080 43599~79681 Y250S-4 75
960 1 1324~912 28866~52754 Y200L2-6 22
730 1 765~530 21950~40115 Y180L-8 11
Y4-68 №12.5 D 1450 1 3767~3561 60611~77331 Y315S-4 110
2 3394~2590 85692~110772 Y315M-4 132
960 1 1648~1138 40129~73339 Y250M-6 37
730 1 952~657 30515~55768 Y225S-8 18.5
Y4-68 № 14 D 1450 1 4728~3247 85154~155627 Y355M2-4 250
960 1 2070~1422 56378~103036 Y315S-6 75
730 1 1197~824 42871~78350 Y250M-8 30
Y4-68 № 16 D 960 1 2708~2560 84156~107372 Y315L1-6 110
2 2433~1854 118979~153803 Y315L2-6 132
730 1 1560~1079 63994~116954 Y315S-8 55
580 1 991~677 50844~92922 Y315S-10 45

訂購須知:
騰越風機廠提醒您在訂購風機設備時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機
型號規格參數,有特殊要求請?zhí)厥鈧渥ⅰ?/div>


本廠專業生產銷售高溫風機,排塵風機,風機消音器,窯爐風機等,誠邀各廠家發展合作!
