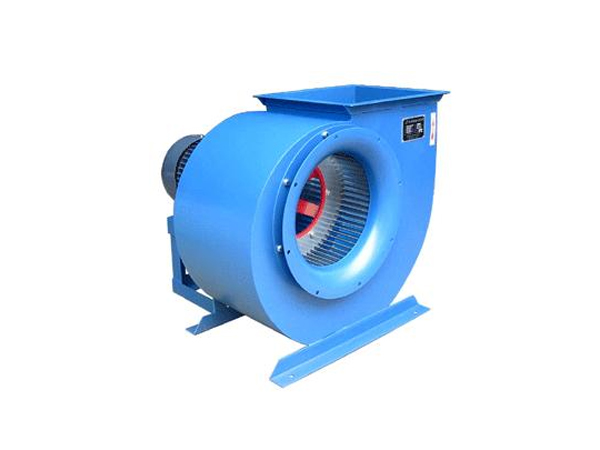

4-72型離心風機(B4-72為防爆型離心風機、F4-72為防腐型離心風機)可輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。氣體內不允許有粘性物質,所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超過80。C。該風機具有良好的氣動性能,葉輪、皮帶輪均經嚴格的靜、動平衡較正,故運轉平衡、振動小、效率高、壽命長等特點。廣泛適用于工礦企業(yè)、大型建筑物、賓館酒樓等室內通風換氣排煙。
從電機一側正視,葉輪順時針旋轉者稱右旋風機,以“右”表示;葉輪逆進針旋轉者稱左旋風機,以“左”表示。
風機的出口位置,以機殼的出風口角度表示。4-72型風機№2.8~7.1出廠時均做成一種型式,使用單位根據要求再安裝成所需要的位置,訂貨時不需注明。其中№2.8出風口位置調整范圍是0°~255°,間隔是45°;№16、20出風口位置制成固定的三種0°、90°、180°,不能調整,訂貨時需注明。
4-72型風機中N02.8~6主要由葉輪、機殼、進風口、電機等部分組成。N08~20除具不上述部分外,還有傳動部分。
葉輪:由10個后傾機翼型葉片、曲線型前盤和平板后盤組成,用鋼板式鑄鋁合金(4-72用鋼板,B4-72用鑄鋁,F4-72用不銹鋼或玻璃鋼等耐腐蝕材料)制造,并徑動、靜平衡校正,空氣性能良好,效率高,運轉平穩(wěn)。
機殼:做成二種不同型式。其中N02.8~12機殼作成整體,不能拆開,N016~20的機殼制成三開式,除沿中分水平面分為兩半外,上半部再沿中心線垂直分為兩半,用螺栓連接。
進風口:制成整體,裝于風機一側,與軸向平行的截面為曲線形狀,作用是能使氣流順暢進入葉輪,且損失較小
4-72型離心風機性能參數表
機號 | 轉速r/min | 全壓Pa | 流量m3/h | 功率 KW | 電機型號 |
2.8A | 2900 | 606-994 | 1131-2356 | 1.5 | Y90S-2 |
3.2A | 2900 | 792-1300 | 1688-3517 | 2.2 | Y90L-2 |
3.2A | 1450 | 198-324 | 844-1758 | 1.1 | Y90S-4 |
3.6A | 2900 | 989-1758 | 2664-5268 | 3 | Y100L-2 |
3.6A | 1450 | 247-393 | 1332-2634 | 1.1 | Y90S-4 |
4A | 2900 | 1320-2014 | 4012-7419 | 5.5 | Y132S1-2 |
4A | 1450 | 329-501 | 2006-3709 | 1.1 | Y90S-4 |
4.5A | 2900 | 1673-2554 | 416-634 | 7.5 | Y132S2-2 |
4.5A | 1450 | 5712-10562 | 2856-5281 | 1.1 | Y90S-4 |
5A | 2900 | 2019-3187 | 7728-15455 | 15 | Y160M2-2 |
5A | 1450 | 502-790 | 3864-7728 | 2.2 | Y100L1-4 |
6A | 1450 | 724-1139 | 6677-13353 | 4 | Y112M-4 |
6A | 960 | 317-498 | 4420-8841 | 1.5 | Y100L-6 |
6D | 1450 | 724-1139 | 6677-13353 | 4 | Y112M-4 |
6D | 960 | 317-498 | 4420-8841 | 1.5 | Y100L-6 |
8D | 1450 | 1490-2032 | 15826-29344 | 18.5 | Y180M-4 |
8D | 960 | 651-887 | 10478-19428 | 5.5 | Y132M2-6 |
8D | 730 | 376-512 | 7968-14773 | 3 | Y132M-8 |
10D | 1450 | 2532-3202 | 40441-56605 | 55 | Y250M-4 |
10D | 960 | 1104-1395 | 26775-37476 | 18.5 | Y200L1-6 |
10D | 730 | 637-805 | 20360-28497 | 7.5 | Y160L-8 |
12D | 960 | 1593-2013 | 46267-64759 | 45 | Y280S-6 |
12D | 730 | 919-1160 | 35182-49244 | 18.5 | Y225S-8 |
6C | 2240 | 1733-2734 | 10314-20628 | 15 | Y160L-4 |
6C | 2000 | 1380-2176 | 9205-18418 | 11 | Y160M-4 |
6C | 1800 | 1116-1760 | 8288-17056 | 7.5 | Y132M-4 |
6C | 1600 | 881-1389 | 7367-14734 | 5.5 | Y132S-4 |
6C | 1250 | 537-846 | 5756-11511 | 3 | Y100L2-4 |
6C | 1120 | 431-679 | 5157-10314 | 2.2 | Y100L1-4 |
6C | 1000 | 344-541 | 4605-9209 | 2.2 | Y100L1-4 |
6C | 900 | 278-438 | 4144-8288 | 1.5 | Y90L-4 |
6C | 800 | 220-346 | 3684-7367 | 1.1 | Y90S-4 |
8C | 1800 | 3143-3032 | 19646-25240 | 30 | Y200L1-2 |
8C | 1800 | 2920-2302 | 28105-36427 | 37 | Y200L2-2 |
8C | 1600 | 2478-2390 | 17463-22435 | 22 | Y180M-2 |
8C | 1600 | 1816-2303 | 24982-32380 | 30 | Y200L1-2 |
8C | 1250 | 1106-1507 | 13643-25297 | 11 | Y160M-4 |
8C | 1120 | 1166-1209 | 12224-15705 | 7.5 | Y132M-4 |
8C | 1120 | 887-1124 | 17487-22666 | 11 | Y160M-4 |
8C | 1000 | 929-963 | 10914-14022 | 5.5 | Y132S-4 |
8C | 1000 | 707-895 | 15614-20237 | 7.5 | Y132M-4 |
8C | 900 | 752-779 | 9823-12620 | 4 | Y112M-4 |
8C | 900 | 572-725 | 14052-18213 | 5.5 | Y132S-4 |
8C | 800 | 452-615 | 8732-16190 | 3 | Y100L2-4 |
8C | 710 | 468-485 | 7749-9956 | 2.2 | Y100L1-4 |
8C | 710 | 356-450 | 11085-14368 | 3 | Y100L2-4 |
8C | 630 | 280-381 | 6876-12749 | 2.2 | Y100L1-4 |
10C | 1250 | 1877-2373 | 34863-48797 | 37 | Y225S-4 |
10C | 1120 | 1505-1902 | 31237-43722 | 30 | Y200L-4 |
10C | 1000 | 1199-1514 | 27890-39038 | 18.5 | Y180M-4 |
10C | 900 | 970-1225 | 25101-35134 | 15 | Y160L-4 |
10C | 800 | 766-967 | 22312-31230 | 11 | Y160M-4 |
10C | 710 | 603-761 | 19082-27717 | 7.5 | Y132M-4 |
10C | 630 | 475-599 | 17571-24594 | 5.5 | Y132S-4 |
10C | 560 | 375-473 | 15618-21861 | 4 | Y112M-4 |
10C | 500 | 299-377 | 13945-19519 | 3 | Y100L2-4 |
12C | 1120 | 2172-2746 | 53978-75552 | 75 | Y280S-4 |
12C | 1000 | 1969-2185 | 48195-60397 | 45 | Y225M-4 |
12C | 1000 | 1729-1859 | 63953-67457 | 55 | Y250M-4 |
12C | 900 | 1399-1767 | 43375-60712 | 37 | Y250M-6 |
12C | 800 | 1376-1395 | 38556-41973 | 22 | Y200L2-6 |
12C | 800 | 1104-1321 | 45391-53966 | 30 | Y225M-6 |
12C | 710 | 869-1097 | 34218-47895 | 18.5 | Y200L1-6 |
12C | 630 | 684-883 | 30362-42498 | 15 | Y180L-6 |
12C | 560 | 673-682 | 26989-29381 | 7.5 | Y160M-6 |
12C | 560 | 540-646 | 31774-37776 | 11 | Y160L-6 |
12C | 500 | 430-543 | 24097-33728 | 7.5 | Y160M-6 |
12C | 450 | 434-440 | 21687-23610 | 4 | Y132M1-6 |
12C | 450 | 348-417 | 25532-30356 | 5.5 | Y132M2-6 |
12C | 400 | 275-347 | 19278-26983 | 3 |
Y132S-6 |
訂購須知:
周口風機廠提醒您在訂購風機設備時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規(guī)格參數,有特殊要求請?zhí)厥鈧渥ⅰ?/div>
