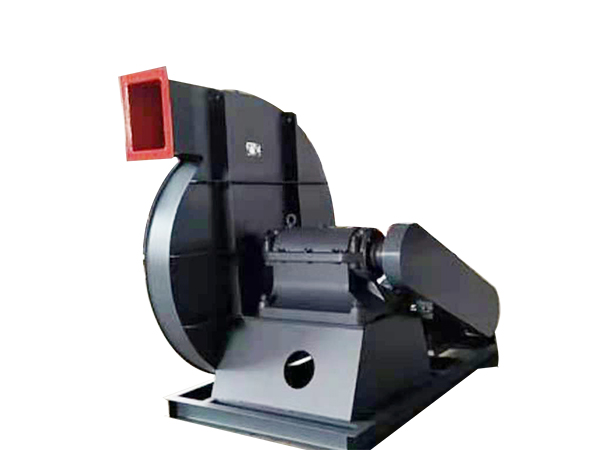

4-72型離心風機



4-72型離心風機(B4-72為防爆型離心風機F4-72為防腐型離心風機)可輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。氣體內不允許有粘性物質,所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超過80。C。該風機具有良好的氣動性能,葉輪、皮帶輪均經嚴格的靜、動平衡較正,故運轉平衡、振動小、效率高、壽命長等特點。廣泛適用于工礦企業、大型建筑物、賓館酒樓等室內通風換氣排煙。
從電機一側正視,葉輪順時針旋轉者稱右旋風機,以“右”表示;葉輪逆進針旋轉者稱左旋風機,以“左”表示。
風機的出口位置,以機殼的出風口角度表示。4-72型風機№2.8~7.1出廠時均做成一種型式,使用單位根據要求再安裝成所需要的位置,訂貨時不需注明。其中№2.8出風口位置調整范圍是0°~255°,間隔是45°;№16、20出風口位置制成固定的三種0°、90°、180°,不能調整,訂貨時需注明。
4-72型風機中N02.8~6主要由葉輪、機殼、進風口、電機等部分組成。N08~20除具不上述部分外,還有傳動部分。
葉輪:由10個后傾機翼型葉片、曲線型前盤和平板后盤組成,用鋼板式鑄鋁合金(4-72用鋼板,B4-72用鑄鋁,F(xiàn)4-72用不銹鋼或玻璃鋼等耐腐蝕材料)制造,并徑動、靜平衡校正,空氣性能良好,效率高,運轉平穩。
機殼:做成二種不同型式。其中N02.8~12機殼作成整體,不能拆開,N016~20的機殼制成三開式,除沿中分水平面分為兩半外,上半部再沿中心線垂直分為兩半,用螺栓連接。
進風口:制成整體,裝于風機一側,與軸向平行的截面為曲線形狀,作用是能使氣流順暢進入葉輪,且損失較小

4-72型離心風機性能參數表
機號 轉速r/min 全壓Pa 流量m3/h 功率 KW 電機型號
2.8A 2900 606-994 1131-2356 1.5 Y90S-2
3.2A 2900 792-1300 1688-3517 2.2 Y90L-2
3.2A 1450 198-324 844-1758 1.1 Y90S-4
3.6A 2900 989-1758 2664-5268 3 Y100L-2
3.6A 1450 247-393 1332-2634 1.1 Y90S-4
4A 2900 1320-2014 4012-7419 5.5 Y132S1-2
4A 1450 329-501 2006-3709 1.1 Y90S-4
4.5A 2900 1673-2554 416-634 7.5 Y132S2-2
4.5A 1450 5712-10562 2856-5281 1.1 Y90S-4
5A 2900 2019-3187 7728-15455 15 Y160M2-2
5A 1450 502-790 3864-7728 2.2 Y100L1-4
6A 1450 724-1139 6677-13353 4 Y112M-4
6A 960 317-498 4420-8841 1.5 Y100L-6
6D 1450 724-1139 6677-13353 4 Y112M-4
6D 960 317-498 4420-8841 1.5 Y100L-6
8D 1450 1490-2032 15826-29344 18.5 Y180M-4
8D 960 651-887 10478-19428 5.5 Y132M2-6
8D 730 376-512 7968-14773 3 Y132M-8
10D 1450 2532-3202 40441-56605 55 Y250M-4
10D 960 1104-1395 26775-37476 18.5 Y200L1-6
10D 730 637-805 20360-28497 7.5 Y160L-8
12D 960 1593-2013 46267-64759 45 Y280S-6
12D 730 919-1160 35182-49244 18.5 Y225S-8
6C 2240 1733-2734 10314-20628 15 Y160L-4
6C 2000 1380-2176 9205-18418 11 Y160M-4
6C 1800 1116-1760 8288-17056 7.5 Y132M-4
6C 1600 881-1389 7367-14734 5.5 Y132S-4
6C 1250 537-846 5756-11511 3 Y100L2-4
6C 1120 431-679 5157-10314 2.2 Y100L1-4
6C 1000 344-541 4605-9209 2.2 Y100L1-4
6C 900 278-438 4144-8288 1.5 Y90L-4
6C 800 220-346 3684-7367 1.1 Y90S-4
8C 1800 3143-3032 19646-25240 30 Y200L1-2
8C 1800 2920-2302 28105-36427 37 Y200L2-2
8C 1600 2478-2390 17463-22435 22 Y180M-2
8C 1600 1816-2303 24982-32380 30 Y200L1-2
8C 1250 1106-1507 13643-25297 11 Y160M-4
8C 1120 1166-1209 12224-15705 7.5 Y132M-4
8C 1120 887-1124 17487-22666 11 Y160M-4
8C 1000 929-963 10914-14022 5.5 Y132S-4
8C 1000 707-895 15614-20237 7.5 Y132M-4
8C 900 752-779 9823-12620 4 Y112M-4
8C 900 572-725 14052-18213 5.5 Y132S-4
8C 800 452-615 8732-16190 3 Y100L2-4
8C 710 468-485 7749-9956 2.2 Y100L1-4
8C 710 356-450 11085-14368 3 Y100L2-4
8C 630 280-381 6876-12749 2.2 Y100L1-4
10C 1250 1877-2373 34863-48797 37 Y225S-4
10C 1120 1505-1902 31237-43722 30 Y200L-4
10C 1000 1199-1514 27890-39038 18.5 Y180M-4
10C 900 970-1225 25101-35134 15 Y160L-4
10C 800 766-967 22312-31230 11 Y160M-4
10C 710 603-761 19082-27717 7.5 Y132M-4
10C 630 475-599 17571-24594 5.5 Y132S-4
10C 560 375-473 15618-21861 4 Y112M-4
10C 500 299-377 13945-19519 3 Y100L2-4
12C 1120 2172-2746 53978-75552 75 Y280S-4
12C 1000 1969-2185 48195-60397 45 Y225M-4
12C 1000 1729-1859 63953-67457 55 Y250M-4
12C 900 1399-1767 43375-60712 37 Y250M-6
12C 800 1376-1395 38556-41973 22 Y200L2-6
12C 800 1104-1321 45391-53966 30 Y225M-6
12C 710 869-1097 34218-47895 18.5 Y200L1-6
12C 630 684-883  30362-42498 15 Y180L-6
12C 560 673-682 26989-29381 7.5 Y160M-6
12C 560 540-646 31774-37776 11 Y160L-6
12C 500 430-543  24097-33728 7.5 Y160M-6
12C 450 434-440  21687-23610 4 Y132M1-6
12C 450 348-417 25532-30356 5.5 Y132M2-6
12C 400 275-347 19278-26983 3

Y132S-6


訂購須知:
騰越風機廠提醒您在訂購風機設備時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數,有特殊要求請?zhí)厥鈧渥ⅰ?/div>
