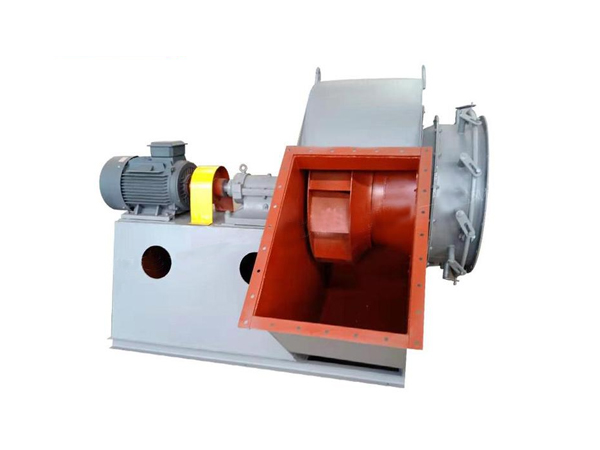

GY6-51型鍋爐送引風機用途
GY5-51型鍋爐送引風機主要是用于火力發電廠2t/h~670t/h蒸汽鍋爐的送引風機系統，也滿足了流化床爐高壓頭性能參數之要求。該系列風機也可用于除塵、礦井通風及一般通風系統。
送風機輸送的介質為空氣，引風機輸送的介質為煙氣或含雜質顆粒之氣體。含雜質濃度小于200mg/m3 時可用四年以上。如含雜質大也可使用，但使用壽命相對縮短。送引風機最高使用的溫度不超過250℃。
GY6-51型鍋爐送引風機型式
送風機、引風機通常制成單吸型式。機號№8D~29.5D各20個機號共40種規格。
每種風機又可制成左旋或右旋兩種型式。從電動機一端正視，葉輪按順時針方向旋轉者稱為右旋風機以“右”表示，反之，稱為左旋風機，以“左”表示。 風機的出風口位置，以機殼的出口角度表示。
風機傳動方式為D式即：懸臂結構，電機與風機連接采用彈性聯軸器直聯傳動 產品全稱舉例如下：G6—51—1№18D右90°、Y6—51—1№18D左0°。
其中，G、Y分別表示鍋爐送風機與鍋爐引風機，6為最高效率點的壓力系數10倍化整，51為比轉數，1為第一次設計，№18表示葉輪直徑800mm，90°為出風口角度。
GY6-51型鍋爐送引風機特點
1.該系列風機設計是以空氣動力學略圖為依據并采用高強度耐磨葉輪、防漏油 軸承箱等技術。
2.高效工況范圍寬，機號排列密集，容易選到高效工況點。
3.高強度耐磨葉輪 葉輪采用近徑、后向單板葉片，減少氣流沖擊，穩定性好，電動機不易過載，克服了原4—73型機翼形空心葉片磨穿后內部進灰、非工作面積灰引起震動等不良現象，引風機葉片易磨損部位采用風機專用的耐磨焊行堆焊，大大延長了風機使用壽命。該型風機壓力系數高、周速低、噪音小，因而實用性好。
4.該風機為整體或分體組裝式 該系列風機№16D以下的傳動組、電動機、聯軸器罩在出廠前已組裝在一個完整的底座上；機殼、進風口和調節門為另一個基礎，小型號風機出廠前組裝為兩個基礎，大型號的分解組裝為三個基礎（其電機為另一個基礎）。
5.該風機配套齊全 調節門、聯軸器罩、進出風口法蘭、整套機器用地腳螺栓，根據需要亦可配成套執行機構，減震器和消聲器等。
6.相關參數提供齊全
主要件重量、靜動載荷、轉子飛輪力矩、風機啟動過程中阻力距曲線，調節門的阻力距及外形尺寸等。持有該系列風機樣本，即可施工設計。
7.該風機安裝檢修方便 該風機有兩部完整的底座，機殼及傳動組，機殼設有中分面或立分面，拆裝特別方便，轉子可垂直吊出，如只要換葉輪也可軸向拆裝。
8.產品質量重點保證措施
（1）按國標及行業標準進行設計制造。
（2）風機性能依據風機模型試驗進行相似換算而得。
（3）風機葉輪直徑大于2m或周速超過100m/s時按標準進行無損探傷。
（4）葉輪周速高時采用加強式葉片，引風機葉片易磨部分采用風機專用得耐磨焊條堆焊，現場磨損后用戶可自行堆焊
GY5-51型鍋爐送引風機參數
GY5-51型鍋爐送引風機參數
|
機 號
|
轉速（r/min）
|
流量（m3/h）
|
全壓（Pa）
|
內功率
|
|
8D
|
1450
|
9900～23100
|
1568～1098
|
5.9～9.5
|
|
9D
|
1450
|
14100～32900
|
1984～1391
|
10.6～17.2
|
|
10D
|
1450
|
19300～45100
|
2449～1718
|
18～29.1
|
|
11D
|
1450
|
25700～6000
|
2963～2079
|
29～46.8
|
|
11D
|
960
|
17000～39700
|
1299～911
|
8.4～13.6
|
|
12D
|
1450
|
33400～77900
|
3525～2474
|
44.8～72.3
|
|
12D
|
960
|
22100～51600
|
1546～1083
|
13～21
|
|
13D
|
1450
|
42400～99000
|
4138～2903
|
67～108
|
|
13D
|
960
|
28100～65600
|
1814～1274
|
19.4～31.4
|
|
14D
|
1450
|
53000～124000
|
4799～3367
|
97～157
|
|
14D
|
960
|
35100～82100
|
2104～1476
|
28.1～45.5
|
|
15D
|
1450
|
65100～152000
|
5509～3865
|
136～221
|
|
15D
|
960
|
43100～101000
|
2415～1694
|
39.6～64.2
|
|
15D
|
730
|
32800～76800
|
1397～980
|
17.4～28.3
|
|
16D
|
1450
|
79100～185000
|
6268～4397
|
189～305
|
|
16D
|
960
|
52400～122000
|
2748～1926
|
55～88
|
|
16D
|
730
|
39800～93000
|
1589～1114
|
24.1～38.9
|
|
17D
|
960
|
62900～147000
|
3102～2176
|
74～120
|
|
17D
|
730
|
47800～112000
|
1794～1258
|
32.6～52.9
|
|
18D
|
960
|
74600～174000
|
3478～2439
|
99～159
|
|
18D
|
730
|
56700～132000
|
2012～1411
|
43～70
|
|
19D
|
960
|
87700～205000
|
3875～2718
|
129～209
|
|
19D
|
730
|
66700～156000
|
2241～1573
|
57～90
|
|
20D
|
960
|
102000～239000
|
4294～3170
|
167～270
|
|
21D
|
730
|
77800～182000
|
2483～1741
|
74～119
|
|
21D
|
960
|
118000～276000
|
4733～3320
|
213～344
|
|
21D
|
730
|
90100～210000
|
2737～1920
|
94～151
|
|
21D
|
580
|
71600～167000
|
1728～1212
|
47～76
|
|
22D
|
960
|
136000～318000
|
5194～3644
|
269～435
|
|
22D
|
730
|
104000～242000
|
3004～2107
|
119～191
|
|
22D
|
580
|
82300～192000
|
1897～1330
|
58～96
|
|
23.5D
|
960
|
166000～387000
|
5928～4157
|
374～604
|
|
23.5D
|
730
|
126000～295000
|
3428～2404
|
164～266
|
|
23.5D
|
580
|
100000～234000
|
2164～1518
|
82～133
|
|
25D
|
730
|
152000～355000
|
3879～2721
|
224～363
|
|
25D
|
580
|
121000～282000
|
2449～1718
|
113～182
|
|
26.5D
|
730
|
181000～422000
|
4358～3057
|
300～484
|
|
26.5D
|
580
|
144000～336000
|
2751～1930
|
151～243
|
|
26.5D
|
480
|
119000～278000
|
1884～1322
|
85～138
|
|
28D
|
730
|
213000～498000
|
4865～3413
|
394～630
|
|
28D
|
580
|
169000～396000
|
3072～2155
|
198～320
|
|
28D
|
480
|
140000～328000
|
2104～1470
|
112～181
|
|
29.5D
|
730
|
250000～583000
|
5401～3789
|
514～829
|
|
29.5D
|
580
|
199000～463000
|
3410～2392
|
258～416
|
|
29.5D
|
480
|
164000～383000
|
2336～1638
|
146～235
|
