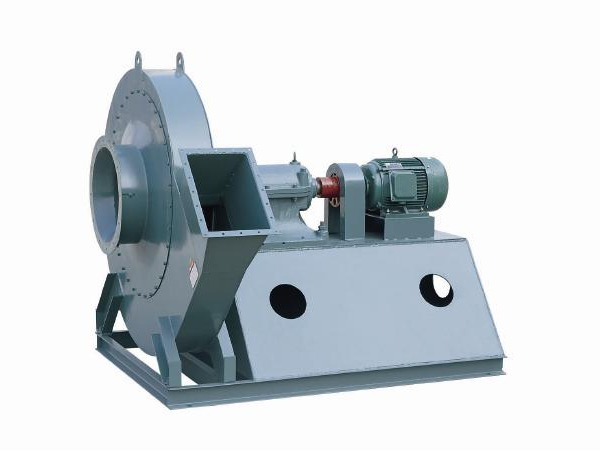

9-26型高壓離心風機用途：

9-26型離心通風機，一般用于鍛治爐及高壓強制通風，并可廣泛用于輸送物料、輸送空氣及無腐蝕性、不自燃、不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃）介質中所含塵土及硬質顆粒不大于150mg/m³。



9-26型高壓離心風機型式:

本通風機為單吸入式，有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。

通風機可制成右旋和左旋兩種型式。從電機一端正視，如葉輪順時針旋轉稱右旋風機，以“右”表示；逆時針旋轉稱左旋風機，以“左”表示。

風機的出口位置以機殼的出口角度表示。“左”、“右”旋均可制成0°、45°、90°、135°、180°、225°共六種角度。

風機的傳動方式為A式（№4～6.3）和D式（№7.1～16）兩種。



9-26型高壓離心風機的結構

№4～6.3主要由葉輪、機殼、進風口、支架等組成；№7.1～16主要由葉輪、機殼、進風口、傳動組等組成。

葉輪：葉片為16片，屬前向彎曲葉型，葉輪擴壓器外緣最高圓周速度不超過140m/s。葉輪成形后經靜、動平衡校正，故運轉平穩。

機殼：用普通鋼板焊接成蝸形殼整體。

進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板組件上。

傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼材加工制成，軸承箱整體鑄造，采用滾動軸承，用軸承潤滑脂潤滑



9-26型高壓離心風機使用說明

9-26型離心通風機一般用于鍛冶爐及高壓強制通風，并廣泛用于物料輸送。可適用于輸送空氣及無腐蝕性、不自然、不含粘性物質的氣體。輸送介質的溫度一般不超過80℃。介質中所含的塵土及硬質細顆粒不大于150毫克/立方米。

風機制成兩種旋轉方向，從電機端看風機葉輪旋轉方向，若按順時針旋轉為右旋，按逆時針旋轉為左旋。

風機的傳動方式分為A式和D式兩種。

對于D式風機，當風機配用Y型電機時，采用ST0103型聯軸器，風機配用JS、JSQ、JK型等電機時，則采用ST0102型聯軸器。

此種風機的特點是：效率高、噪音較低、性能曲線平坦，高效區寬廣。

9-26-13是在9-26的風機上裝配整體支架或減振支架，調節門采用XL型星形彈性聯軸器。

9-26型高壓離心風機參數表





訂購須知：

騰越風機廠提醒您在訂購風機設備時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)厥鈧渥ⅰ?/div>
