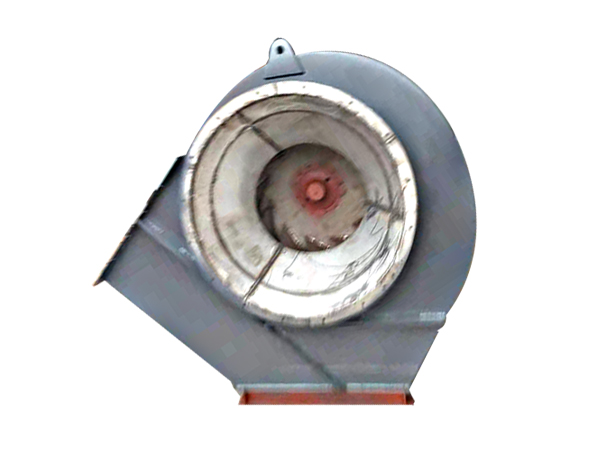

GY5-51型鍋爐送引風機用途

GY5-51型鍋爐送引風機主要是用于火力發電廠2t/h~670t/h蒸汽鍋爐的送引風機系統，也滿足了流化床爐高壓頭性能參數之要求。該系列風機也可用于除塵、礦井通風及一般通風系統。

送風機輸送的介質為空氣，引風機輸送的介質為煙氣或含雜質顆粒之氣體。含雜質濃度小于200mg/m3 時可用四年以上。如含雜質大也可使用，但使用壽命相對縮短。送引風機最高使用的溫度不超過250℃。



GY5-51型鍋爐送引風機型式

送風機、引風機通常制成單吸型式。機號№8D~29.5D各20個機號共40種規格。

每種風機又可制成左旋或右旋兩種型式。從電動機一端正視，葉輪按順時針方向旋轉者稱為右旋風機以“右”表示，反之，稱為左旋風機，以“左”表示。 風機的出風口位置，以機殼的出口角度表示。

風機傳動方式為D式即：懸臂結構，電機與風機連接采用彈性聯軸器直聯傳動 產品全稱舉例如下：G6—51—1№18D右90°、Y6—51—1№18D左0°。

其中，G、Y分別表示鍋爐送風機與鍋爐引風機，6為最高效率點的壓力系數10倍化整，51為比轉數，1為第一次設計，№18表示葉輪直徑800mm，90°為出風口角度。





GY5-51型鍋爐送引風機特點

1.該系列風機設計是以空氣動力學略圖為依據并采用高強度耐磨葉輪、防漏油 軸承箱等技術。

2.高效工況范圍寬，機號排列密集，容易選到高效工況點。

3.高強度耐磨葉輪  葉輪采用近徑、后向單板葉片，減少氣流沖擊，穩定性好，電動機不易過載，克服了原4—73型機翼形空心葉片磨穿后內部進灰、非工作面積灰引起震動等不良現象，引風機葉片易磨損部位采用風機專用的耐磨焊行堆焊，大大延長了風機使用壽命。該型風機壓力系數高、周速低、噪音小，因而實用性好。

4.該風機為整體或分體組裝式  該系列風機№16D以下的傳動組、電動機、聯軸器罩在出廠前已組裝在一個完整的底座上；機殼、進風口和調節門為另一個基礎，小型號風機出廠前組裝為兩個基礎，大型號的分解組裝為三個基礎（其電機為另一個基礎）。

5.該風機配套齊全  調節門、聯軸器罩、進出風口法蘭、整套機器用地腳螺栓，根據需要亦可配成套執行機構，減震器和消聲器等。

6.相關參數提供齊全

    主要件重量、靜動載荷、轉子飛輪力矩、風機啟動過程中阻力距曲線，調節門的阻力距及外形尺寸等。持有該系列風機樣本，即可施工設計。

7.該風機安裝檢修方便  該風機有兩部完整的底座，機殼及傳動組，機殼設有中分面或立分面，拆裝特別方便，轉子可垂直吊出，如只要換葉輪也可軸向拆裝。

8.產品質量重點保證措施

（1）按國標及行業標準進行設計制造。

（2）風機性能依據風機模型試驗進行相似換算而得。

（3）風機葉輪直徑大于2m或周速超過100m/s時按標準進行無損探傷。

（4）葉輪周速高時采用加強式葉片，引風機葉片易磨部分采用風機專用得耐磨焊條堆焊，現場磨損后用戶可自行堆焊


GY5-51型鍋爐送引風機參數

機　　號	轉速（r/min）	流量（m3/h）	全壓（Pa）	內功率
8D	1450	9900～23100	1568～1098	5.9～9.5
9D	1450	14100～32900	1984～1391	10.6～17.2
10D	1450	19300～45100	2449～1718	18～29.1
11D	1450	25700～6000	2963～2079	29～46.8
11D	960	17000～39700	1299～911	8.4～13.6
12D	1450	33400～77900	3525～2474	44.8～72.3
12D	960	22100～51600	1546～1083	13～21
13D	1450	42400～99000	4138～2903	67～108
13D	960	28100～65600	1814～1274	19.4～31.4
14D	1450	53000～124000	4799～3367	97～157
14D	960	35100～82100	2104～1476	28.1～45.5
15D	1450	65100～152000	5509～3865	136～221
15D	960	43100～101000	2415～1694	39.6～64.2
15D	730	32800～76800	1397～980	17.4～28.3
16D	1450	79100～185000	6268～4397	189～305
16D	960	52400～122000	2748～1926	55～88
16D	730	39800～93000	1589～1114	24.1～38.9
17D	960	62900～147000	3102～2176	74～120
17D	730	47800～112000	1794～1258	32.6～52.9
18D	960	74600～174000	3478～2439	99～159
18D	730	56700～132000	2012～1411	43～70
19D	960	87700～205000	3875～2718	129～209
19D	730	66700～156000	2241～1573	57～90
20D	960	102000～239000	4294～3170	167～270
21D	730	77800～182000	2483～1741	74～119
21D	960	118000～276000	4733～3320	213～344
21D	730	90100～210000	2737～1920	94～151
21D	580	71600～167000	1728～1212	47～76
22D	960	136000～318000	5194～3644	269～435
22D	730	104000～242000	3004～2107	119～191
22D	580	82300～192000	1897～1330	58～96
23.5D	960	166000～387000	5928～4157	374～604
23.5D	730	126000～295000	3428～2404	164～266
23.5D	580	100000～234000	2164～1518	82～133
25D	730	152000～355000	3879～2721	224～363
25D	580	121000～282000	2449～1718	113～182
26.5D	730	181000～422000	4358～3057	300～484
26.5D	580	144000～336000	2751～1930	151～243
26.5D	480	119000～278000	1884～1322	85～138
28D	730	213000～498000	4865～3413	394～630
28D	580	169000～396000	3072～2155	198～320
28D	480	140000～328000	2104～1470	112～181
29.5D	730	250000～583000	5401～3789	514～829
29.5D	580	199000～463000	3410～2392	258～416
29.5D	480	164000～383000	2336～1638	146～235
